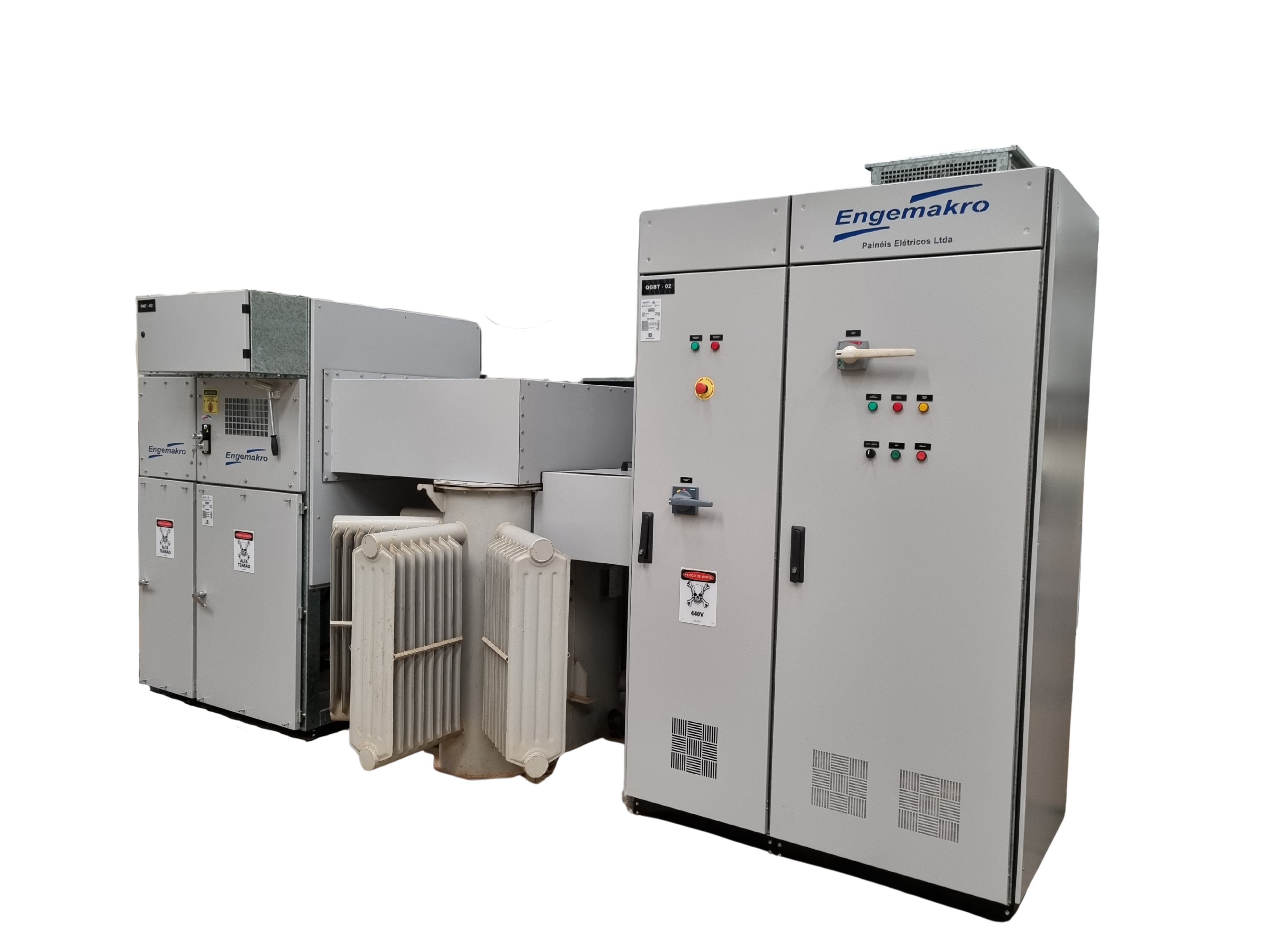

Subestação Unitária de Energia

Subestação Unitária de Energia Versátil que proporciona eficiência, segurança e proteção para sua instalação elétrica.

Tecnologia, qualidade e prazo para atender sua demanda de distribuição de energia.

Uma Subestação Unitária está composta basicamente de transformadores conectados mecanicamente e eletricamente com conjuntos de painéis divididos em três módulos:

Características

  • Entrada primária: Módulo de entrada com alimentação em média tensão;
  • Transformação: Neste módulo a tensão de entrada é rebaixada para uma tensão secundária de distribuição;
  • Saída secundária: Módulo de saída que distribui potência e protege os diversos circuitos alimentadores;

Modelos:

  • EMK-MT-SEAC (abrigado);
  • EMK-MT-SETC (ao tempo).
  • Normas de projeto e fabricação: NBR IEC 62271-200 / NBR61439

Média Tensão:

  • Tensão de isolação: 15KV;
  • Tensão nominal: 13,8KV;
  • Corrente nominal: 400A;
  • Corrente de curto circuito: 12,5 / 16KA;
  • Tensão aplicada (TAF): 34KV;
  • Nível Básico de Impulso (NBI): 95KV;

Baixa Tensão:

  • Tensão de isolação: 1KV;
  • Tensão nominal: 220/380/440/480/800V;
  • Corrente nominal: até 6300A;
  • Corrente de curto circuito: até 50KA;

Graus de proteção:

  • IP-42 (abrigado);
  • IP-54 (ao tempo).
  • Tratamento da chapa: Químico por fosfatização;
  • Pintura Final: Eletrostática, na cor cinza munsell N6,5. Outras sob consulta;
  • Previstos bloqueios das portas externas por chave yale, cadeados e lacres;
  • Previstos prateleiras para instalação dos transformadores de corrente/potencial de medição, de fornecimento das concessionárias;
  • Homologado nas principais concessionárias do Brasil.
