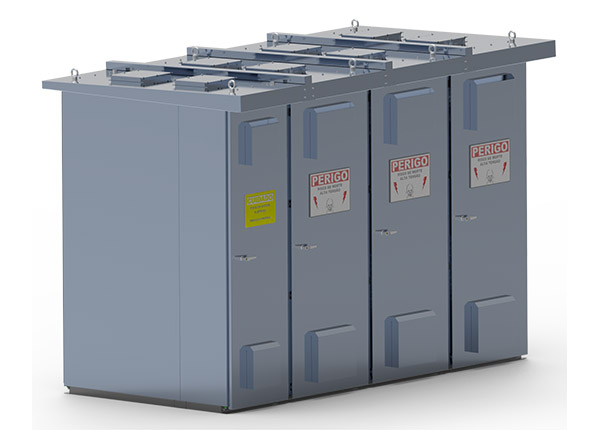

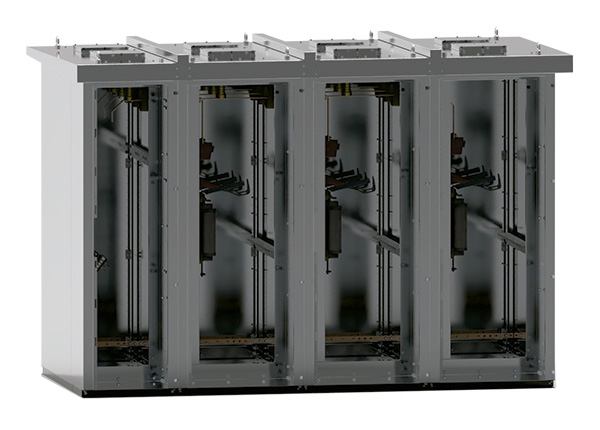

Cubículos de Junção de Transformadores
EMK-MT-CAJ15 / EMK-MT-CTJ15

Os cubículos de Junção de transformadores têm a função de fazer a junção dos diversos transformadores da usina, centralizando-os em um único barramento, que será conectado por cabos ao cubículo de medição/proteção individual da concessionária.

Para cada transformador, é previsto um cubículo com chave seccionadora sob carga, com fusíveis limitadores HH, provendo proteção aos cabos e capacidade de secionamento individual para manutenção.

Nesse Cubículo, também pode ser prevista a instalação de coluna com chave seccionadora fusível para alimentação do painel de serviços auxiliares da usina.

Características

  • Modelos:
  • ▶ EMK-MT-CAJ15 (Abrigado);
  • ▶ EMK-MT-CTJ15 (Ao tempo).
  • Norma de projeto e fabricação: NBR IEC 62271-200;
  • Tensão de isolação: 15KV;
  • Tensão nominal: 13,8KV;
  • Corrente nominal: 400A;
  • Corrente de curto circuito: 12,5 / 16KA;
  • Tensão aplicada (TAF): 34KV;
  • Nível Básico de Impulso (NBI): 95KV;
  • Graus de proteções:
  • ▶ IP-42 (abrigado);
  • ▶ IP-54 (ao tempo).
  • Tratamento da chapa: Químico por fosfatização;
  • Pintura Final: Eletrostática, na cor cinza munsell N6,5, com espessuras médias de 70 micra (abrigado) ou 100 micra (ao tempo);
  • Previstos bloqueios das portas externas por chave yale ou cadeados.
