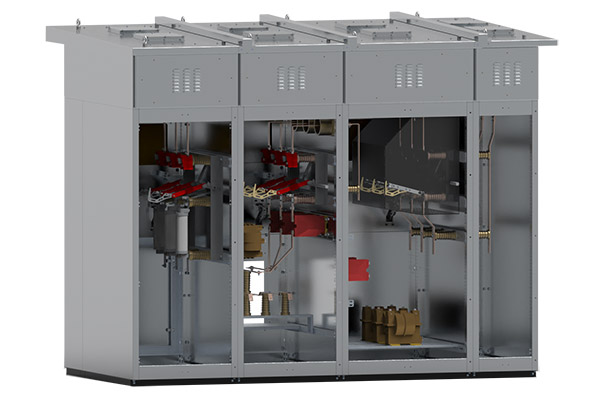

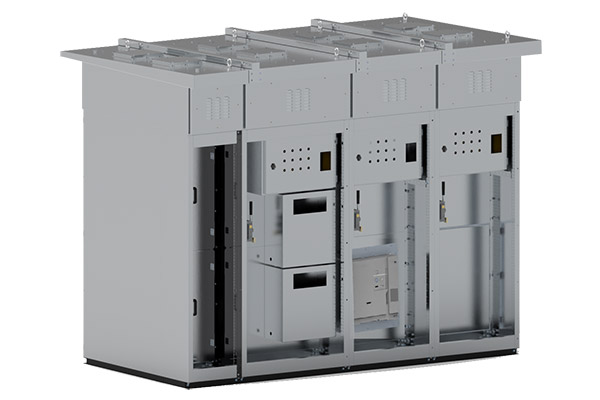

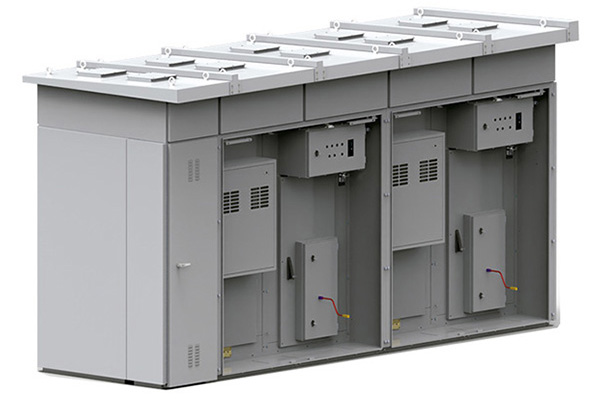

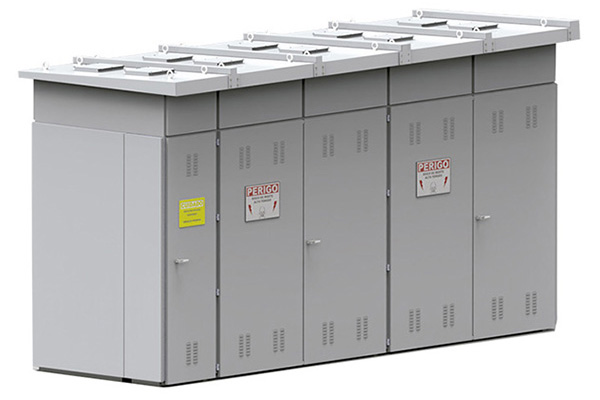

Cubículo de medição/proteção compartilhada de concessionárias
EMK-MT-CAC15-M / EMK-MT-CTC15-M

Os cubículos de medição / proteção compartilhada de concessionárias de fabricação

Engemakro são utilizados quando se deseja fazer as medições dos diversos transformadores de forma individual.

Este cubículo pode possuir até cinco medições/proteções independentes, interligados a um barramento geral, sendo conectado em um único ponto da concessionária. Cada cubículo possui as mesmas características dos cubículos de medição/proteção individual. Nessa opção, não é necessária a utilização dos cubículos de junção e o quadro auxiliar que é adicionado junto ao QGBT.

Características

  • Modelos:
  • ▶ EMK-MT-CAC15-M (abrigado);
  • ▶ EMK-MT-CTC15-M (ao tempo).
  • Norma de projeto e fabricação: NBR IEC 62271-200;
  • Tensão de isolação: 15KV;
  • Tensão nominal: 13,8KV;
  • Corrente nominal: 400A;
  • Corrente de curto circuito: 12,5 / 16KA;
  • Tensão aplicada (TAF): 34KV;
  • Nível Básico de Impulso (NBI): 95KV;
  • Graus de proteções:
  • ▶ IP-42 (abrigado);
  • ▶ IP-54 (ao tempo).
  • Tratamento da chapa: Químico por fosfatização;
  • Pintura final: Eletrostática, na cor cinza munsell N6,5, com espessuras médias de 70 micra (abrigado) ou 100 micra (ao tempo);
  • Previstos bloqueios das portas externas por chave yale, cadeados e lacres;
  • Previstos prateleiras para instalação dos transformadores de corrente/potencial de medição, de fornecimento das concessionárias;
  • Homologado nas principais concessionárias do Brasil.
