• Corrente Nominal: até 6300A;
• Corrente Suportável de Curto-circuito: até 65kA (*Superior sob consulta);
• Tensão de Isolação: 1000V;
• Tensões Nominais: 220/380/440/600/690/800V.

Aplicações:

• QDG-BT: Quadro de distribuição Geral de Baixa Tensão;
• CDC-BT: Centro de distribuição de Cargas de Baixa Tensão;
• QD-BT: Quadro de distribuição Parcial de Baixa Tensão;
• QDLT: Quadro de Distribuição de Iluminação e Tomadas;

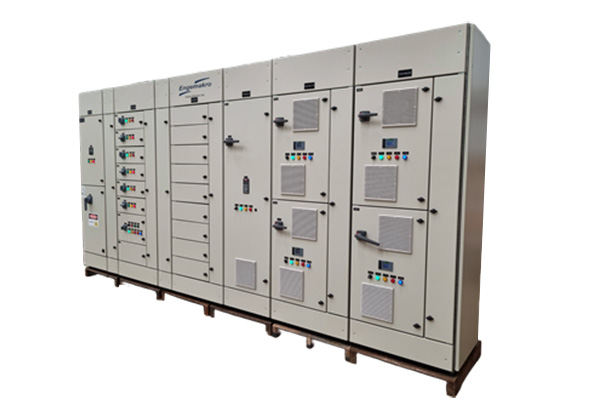

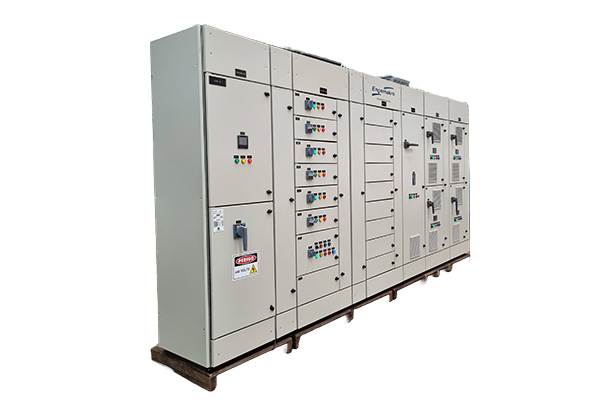

• CCM-BT: Centro de Controle de Motores de Baixa Tensão Convencional;
• CCMi-BT: Centro de Controle de Motores de Baixa Tensão Inteligente;
• Quadros de Partidas por Inversores de frequência;
• Quadros de Partidas por Soft-starters;
• Quadros de Automação e controle em geral;

Segmentos de utilização:

• Indústrias em Geral (Mineração, petróleo, siderurgia, alimentação, bebidas, Celulose, etc...);
• Agronegócio em Geral (Irrigação, fábricas de ração, Silos de estocagem, Sucroalcooleiro, etc...);
• Geração de energia em Geral (Fotovoltaica, hidroelétrica, Eólica, Biomassa, etc...);
• Setor terciário em Geral (Shopping Centers, aeroportos, hotéis, centros comerciais, hospitais, etc...);
• Setor de infraestrutura em Geral (Portos, aeroportos, saneamento, transporte, etc...);

Tensões de Impulso:

• QDG-BT: até 12KV;
• CDC-BT: até 12KV;
• QD-BT: até 8KV;
• QDLT: até 4KV;
• CCM-BT: até 8KV;
• CCMi-BT: até 8KV;
• Quadros de Partidas por Inversores de frequência: até 8KV;
• Quadros de Partidas por Soft-starters: até 8KV;
• Grau de Proteção Externo: IP42;
• Grau de Proteção Interno: IP2X conforme NR-10;
• Formas Construtivas: 1, 2b, 3b ou 4b;

Execuções:

• Disjuntores de entrada: Extraíveis ou fixos;
• Disjuntores alimentadores: Fixos ou Plug-in;
• Partidas Diretas Convencional/Inteligente: Fixas ou gavetas extraíveis;
• Partidas por Inversores de Frequência: Fixas;
• Partidas por Soft-starters: Fixas;

Funcionalidades das Gavetas extraíveis:

• Inserção/Extração com portas fechadas através de fusos rápidos;
• Previsão de posições de "Inserida/Teste/Extraída/Removida";
• Bloqueio por cadeado na posição "extraída", para manutenção;
• Bloqueio da porta por cadeado na posição "inserida";
• Bloqueio de acesso aos barramentos verticais, com a gaveta removida;
• Total intercambialidade entre gavetas de mesmo tamanho e corrente;
• Dispositivo opcional de aterramento automático na extração da Gaveta.
