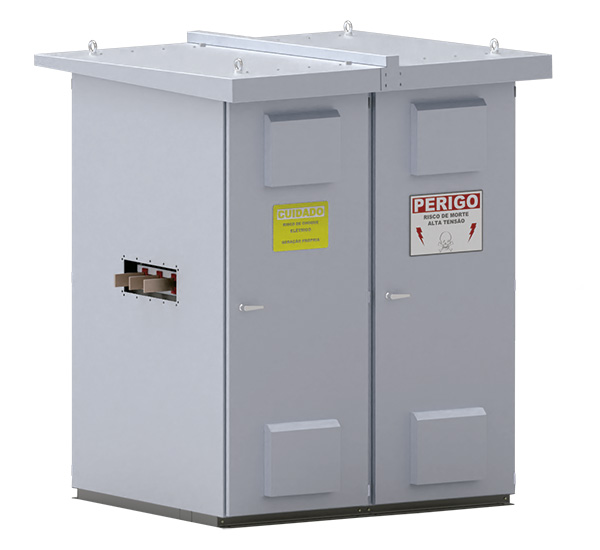

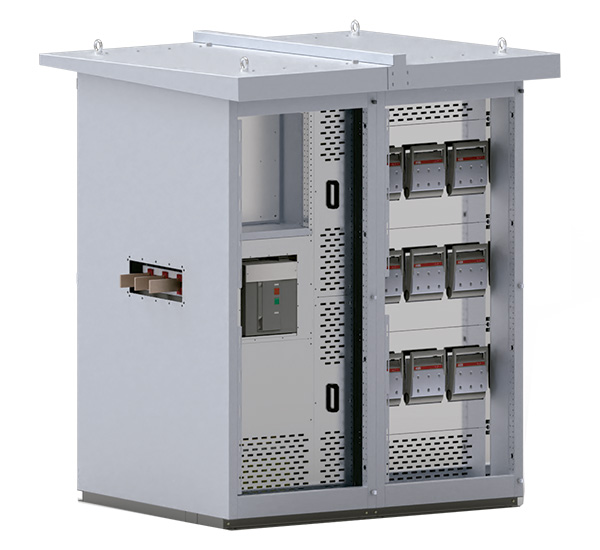

Quadro de distribuição geral de baixa tensão
EMK-BT-FV800
O Quadro Geral de Baixa Tensão recebe a energia dos Inversores solares, unificando em um barramento único para ser enviada ao Transformador.
O quadro possui proteção geral através de um disjuntor aberto.
Com ventilação forçada inteligente, acionada somente quando a temperatura aumenta e calefação automática para evitar condensação.
Pode ser montada em base de alvenaria ou em skid.
Opcionais Internos:
- ▶ Quadro de serviços auxiliares com trafo trifásico de 5 a 10KVA, secundario 220V/127V, No Break e Disjuntores de distribuição (CFTV, iluminação, tomas e etc)
- ▶ Estação remota PLC para aquisição de dados com protocolo definido pelo Cliente e comunicação por fibra ótica.
Características
- Modelo: EMK-BT-FV800
- Norma de projeto e fabricação: NBR IEC 61439-200;
- Tensão de isolação: Até 1000V;
- Tensão nominal: 380/440/480/600/800V;
- Corrente nominal: 630/800/1000/1250/1600/2000/2500A;
- Corrente de curto circuito: 25KA;
- Proteções:
- ▶ Saída trafo: Disjuntor tipo aberto;
- ▶ Entradas inversores: Chave seccionadora com fusíveis ou disjuntores.
- Nível Básico de Impulso (NBI): 95KV;
- Graus de proteções: IP-54 (ao tempo);
- Tratamento da chapa: Químico por fosfatização;
- Pintura Final: Eletrostática, na cor cinza munsell N6,5, com espessuras médias de 70 micra (abrigado) ou 100 micra (ao tempo);
- Previstos bloqueios das portas externas por chave yale ou cadeados.
- Acoplamento ao transformador pode ser direta por barramento em fábrica (cordoalhas exclusas), ou por cabos/muflas em campo, pelo cliente.
