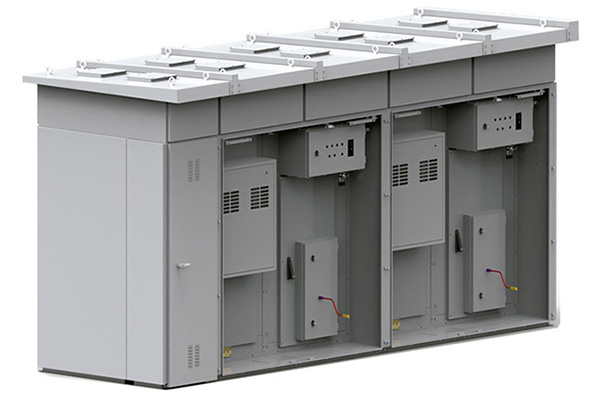

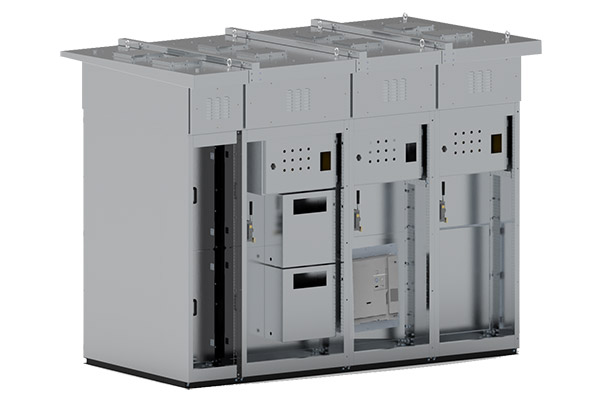

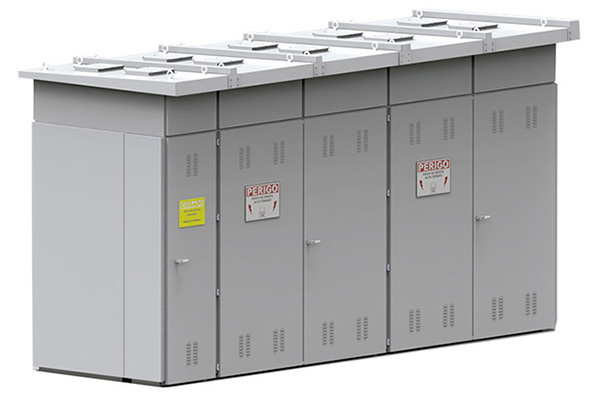

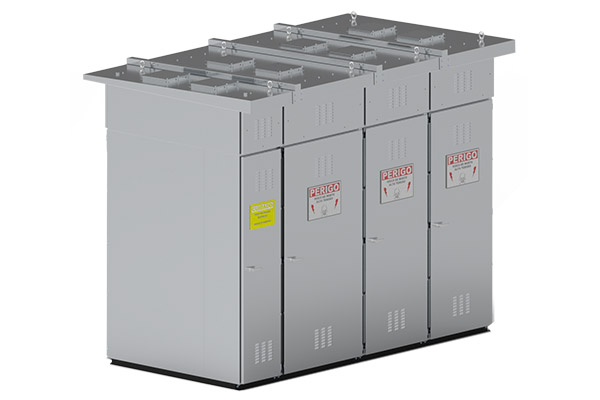

Cubículo de medição/proteção compartilhada de concessionárias
EMK-MT-CAC15-M / EMK-MT-CTC15-M


Os cubículos de medição / proteção compartilhada de concessionárias de fabricação Engemakro são utilizados quando se deseja fazer as medições dos diversos transformadores de forma individual.

Este cubículo pode possuir até cinco medições/proteções independentes, interligados a um barramento geral, sendo conectado em um único ponto da concessionária. Cada cubículo possui as mesmas características dos cubículos de medição/proteção individual. Nessa opção, não é necessária a utilização dos cubículos de junção e o quadro auxiliar que é adicionado junto ao QGBT.

Características

Modelos:

EMK-MT-CAC15-M (abrigado);

EMK-MT-CTC15-M (ao tempo).

Norma de projeto e fabricação: NBR IEC 62271-200;

Tensão de isolação: 15KV;

Tensão nominal: 13,8KV;

Corrente nominal: 400A;

Corrente de curto circuito: 12,5 / 16KA;

Tensão aplicada (TAF): 34KV;

Nível Básico de Impulso (NBI): 95KV;

Graus de proteções:

IP-42 (abrigado);

IP-54 (ao tempo).

Tratamento da chapa: Químico por fosfatização;

Pintura final: Eletrostática, na cor cinza munsell N6,5, com espessuras médias de 70 micra (abrigado) ou 100 micra (ao tempo);

Previstos bloqueios das portas externas por chave yale, cadeados e lacres;

Previstos prateleiras para instalação dos transformadores de corrente/potencial de medição, de fornecimento das concessionárias;

Homologado nas principais concessionárias do Brasil.
